Введение
Хладоны (фреоны) применяются в системах кондиционирования, промышленного и торгового холода, тепловых насосах и холодильных установках. Они являются рабочим веществом холодильного цикла: испаряясь, поглощают теплоту, а при конденсации отдают её в окружающую среду. Утечки хладагентов может создавать опасность для персонала, приводить к потерям хладагента, снижению эффективности оборудования и увеличению экологической нагрузки.
Особенность большинства хладонов состоит в том, что они не имеют цвета и выраженного запаха. Поэтому визуально обнаружить утечку, особенно небольшую, практически невозможно. В замкнутых помещениях хладагент может накапливаться, вытеснять кислород и создавать опасные условия для работников. Кроме того, при контакте с открытым пламенем или нагретыми поверхностями некоторые хладагенты разлагаются с образованием токсичных соединений. Именно поэтому измерение концентрации хладонов в воздухе рабочей зоны является обязательным элементом системы промышленной безопасности.
Назначение измерений хладонов
Измерение концентрации хладонов решает несколько практических задач:
1. Измерение позволяет своевременно выявлять утечки из холодильного контура. Даже небольшая микротечь способна привести к постепенной потере хладагента, снижению холодопроизводительности, перегреву компрессора и увеличению энергопотребления.
2. Контроль концентрации защищает персонал: при превышении допустимой концентрации (ПДК), система может включить аварийную вентиляцию, подать звуковой и световой сигнал, а при необходимости остановить холодильное оборудование.
3. Измерения необходимы для подтверждения эффективности вентиляции после ремонта, заправки системы или устранения утечки.
4. Контроль хладагентов связан с экологическими требованиями. Многие современные хладагенты имеют высокий потенциал глобального потепления (GWP), поэтому их выброс в атмосферу оценивается в тоннах CO2-эквивалента. Чем ниже GWP, тем меньший климатический эффект создаёт утечка одного и того же количества хладагента.
Хладоны и их свойства
Принцип работы хладонов
В испарителе жидкий хладагент кипит при низком давлении и отбирает теплоту у охлаждаемой среды. Затем компрессор сжимает пар, повышая его давление и температуру; в конденсаторе хладон отдаёт тепло и переходит в жидкое состояние, после чего цикл повторяется.
Обозначение хладонов
Согласно стандарту ГОСТ ISO 817-2014 обозначение строится с помощью буквы R (Refrigerant) и цифрового кода: первая цифра справа – число атомов фтора (F) в молекуле, вторая цифра справа (если идет счет от конца) – число атомов водорода (H) плюс единица, третья цифра справа – число атомов углерода (C) минус единица (если равна нулю, она опускается), буквы в конце (например, a, b) указывают на различные изомеры, буква C после R показывает циклический тип углеводорода.
Неорганические вещества обозначаются префиксом R-700 и молекулярной массой соединения.
Классификация безопасности хладонов по ГОСТ ISO 817-2014
Классификация безопасности состоит из двух символов: буквы (показатель токсичности) и цифры/буквы (показатель воспламеняемости).
По токсичности:
Класс A (низкая токсичность): хладоны, для которых концентрация, не вызывающая токсического эффекта у человека, составляет 400 млн-1 или более.
Класс B (высокая токсичность): хладоны, проявляющие токсический эффект при концентрациях менее 400 млн-1.
По воспламеняемости:
- Класс 1: вещества, не распространяющие пламя при испытаниях на воздухе при температуре 21 °C и давлении 101,3 кПа.
- Класс 2L (слабогорючие): вещества с низкой скоростью горения (менее 10 см/с) и высокой минимальной энергией зажигания.
- Класс 2: горючие газы, имеющие нижний предел воспламенения (НПВ) более 3,5% по объему.
- Класс 3 (высокая горючесть): высоковоспламеняемые газы, имеющие НПВ менее или равный 3,5% по объему.
Пример классификации: хладон R290 (пропан) – А3.
Классификация по значениям ODP и GWP
- По ODP: значения приводятся в тексте Монреальского протокола, в научных докладах МГЭИК.
- По GWP: значения приводятся оценочными докладами МГЭИК (AR4, AR5, AR6)
Пример: Хладон R410a имеет ODP = 0, GWP = 2088.
Классификация по значениям ПДК (по ГОСТ 12.1.005-88, СанПиН 1.2.3685-21):
ПДК хладонов обычно составляет 3000 мг/куб. м (или около 1000 млн-1), относя вещества в основном к 4-му классу опасности (малоопасные). Исключения составляют хладоны диоксид углерода R744, аммиак R717, пропан R290 и изобутан R600a.
Физические свойства хладонов
В таблице 1 указаны распространённые хладоны и их физические свойства.
Обозначение хладона |
Температура кипения (°C) |
Критическая. температура(°C) |
Критическое давление (МПа) |
R22 |
-40.8 |
96.15 |
4.99 |
R134a |
-26.1 |
101.06 |
4.06 |
R404A |
-46.5 |
72.04 |
3.74 |
R410A |
-51.6 |
71.36 |
4.95 |
R32 |
-51.7 |
78.11 |
5.78 |
R290 |
-42.1 |
96.7 |
4.25 |
R600a |
-11.7 |
134.98 |
3.64 |
R407C |
-43.6 |
86.74 |
4.63 |
R507 |
-46.7 |
70.91 |
3.79 |
R1234yf |
-29.0 |
94.7 |
3.40 |
- Температура кипения (°C) – чем ниже температура кипения, тем производительнее холодильная система.
- Критическая температура (°C) - температурная точка, после которой хладон теряет способность быть жидкостью.
- Критическое давление (МПа) - предельное давление, выше которого газ невозможно превратить в жидкость ни при каком охлаждении. В этой точке (критической точке) исчезает любая физическая граница между жидкой и газообразной фазами хладагента.
Хладоны можно также разделить как на однокомпонентные газовые смеси (например, хладон R32), так и многокомпонентные (хладон R-407C).
К традиционным хладонам относятся R22, R134a, R404A, R407C и R410A. R22 относится к гидрохлорфторуглеродам и обладает озоноразрушающим потенциалом, поэтому его применение в новом оборудовании ограничено. R134a, R404A и R410A не разрушают озоновый слой, однако имеют высокий потенциал глобального потепления.
Например, GWP R410A составляет около 2088, то есть утечка 1 кг этого хладагента эквивалентна выбросу примерно 2088 кг CO2 за 100-летний период.
В современном оборудовании всё чаще применяются низко-GWP хладагенты: R32, R454B, R1234yf, R1234ze, а также природные рабочие вещества – диоксид углерода R744, аммиак R-717 и пропан R-290. Они позволяют существенно снизить климатическое воздействие, но нередко требуют иных мер безопасности. Так, R32, R454B, R1234yf и R1234ze относятся к классу A2L: они малотоксичны, но слабогорючи. Аммиак токсичен и горюч, а пропан относится к высокогорючим веществам класса A3. Поэтому при переходе на новые хладагенты необходимо пересматривать не только конструкцию системы, но и требования к их контролю.
Типичные области применения некоторых хладонов
- Хладон R134a – чиллеры, среднетемпературная коммерческая холодильная техника, автомобильные кондиционеры (ранее), тепловые насосы.
- Хладон R410A – бытовые и полупромышленные кондиционеры, тепловые насосы.
- Хладон R32 – сплит-системы, тепловые насосы; также компонент многих смесей хладонов.
- Хладон R407C – кондиционеры и среднетемпературные системы, взамен хладона R22.
- Хладон R404A – коммерческая и низкотемпературная холодильная техника.
- Хладон R290 – малые холодильные установки, торговое оборудование, тепловые; насосы.
- Хладон R600a – бытовые холодильники и морозильники, малые установки.
- Хладон R717 – промышленные холодильники (аммиачные установки большой мощности).
- Хладон R744 – транскритические системы, коммерческий холод, тепловые насосы.
- Хладон R1234yf – автомобильные кондиционеры.
Методы измерения хладонов
Для измерения концентрации хладонов применяются несколько методов. Наиболее распространённым для непрерывного контроля с помощью газоанализаторов является оптико-абсорбционный метод или ИК-спектрометрический. Датчик газоанализатора измеряет поглощение инфракрасного излучения парами хладагента, а электроника прибора пересчитывает результат в массовую или объемную концентрацию, обычно в мг/м³ или млн-1. Оптико-абсорбционные газоанализаторы отличаются селективностью, стабильностью показаний и возможностью длительной непрерывной работы.
Электрохимические и полупроводниковые датчики также применяются для обнаружения хладагентов. Они компактны, относительно недороги и быстро реагируют на появление концентрации хладогентов в воздухе. Однако такие датчики могут обладать перекрёстной чувствительностью к другим веществам, поэтому требуют регулярной проверки и калибровки. Типичное применение - в газоанализаторах-течеискателях хладонов.
Для точного лабораторного анализа состава хладона используется газовая хроматография. Этот метод позволяет идентифицировать конкретный хладагент и определить его концентрацию с высокой точностью, но не подходит для постоянного мониторинга производственного помещения.
Для непрерывного контроля машинного зала или компрессорной целесообразны стационарные газоанализаторы, для поиска места утечки применяются переносные газоанализаторы-течеискатели, для подтверждения состава хладона или анализа проб воздуха используются лабораторные методы, включая газовую хроматографию.

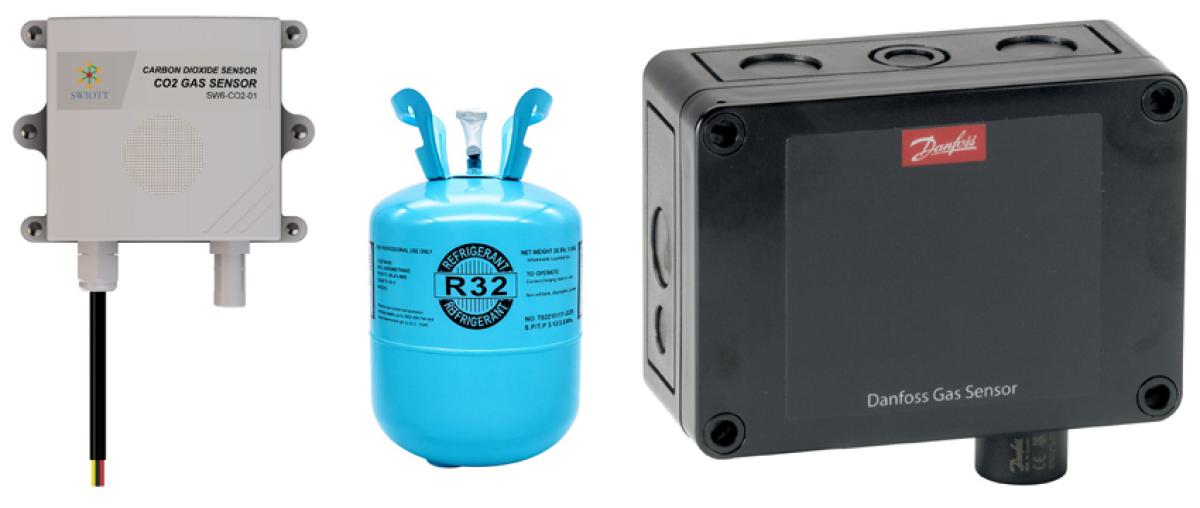

Газоанализаторы хладонов
Стационарные газоанализаторы хладонов предназначены для непрерывного автоматического измерения массовой концентрации или объемной доли хладонов в воздухе рабочей зоны. Приборы устанавливаются в помещении или подключаются к выносным датчикам, размещённым в зонах вероятной утечки. При превышении заданного порога газоанализатор формирует сигнал тревоги и передаёт его в систему автоматизации.
Основные характеристики прибора включают диапазон измерения, основную погрешность, время отклика, селективность, стабильность показаний, срок службы сенсора и условия эксплуатации. Важно, чтобы газоанализатор был рассчитан именно на используемый хладагент. Например, приборы для измерения хладонов R134a, R404A, R407C, R410A или R32 могут иметь разные диапазоны измерения, чувствительность и требования к калибровке.
Современные газоаналитические системы измерения могут быть одноканальными или многоканальными. В первом случае один прибор контролирует одну точку. Во втором - несколько датчиков подключаются к единому блоку обработки сигналов, что позволяет контролировать большое помещение или несколько зон одновременно. Данные могут выводиться на локальный дисплей, передаваться в диспетчерскую систему или интегрироваться в SCADA.
Размещение газоанализаторов
Эффективность контроля во многом зависит от правильного выбора мест установки датчиков. Сначала необходимо проанализировать планировку помещения, расположение компрессоров, испарителей, конденсаторов, ёмкостей, запорной арматуры и вероятные направления движения воздушных потоков. Газоанализаторы следует размещать вблизи потенциальных источников утечки, но так, чтобы они не попадали в прямой поток воздуха от вентиляции, дверей или отопительных приборов.
Для тяжёлых хладагентов газоанализаторы рекомендуется устанавливать в нижней зоне помещения, поскольку газы могут скапливаться у пола, в приямках и технологических каналах. Для лёгких газов точки контроля могут размещаться ближе к потолку. В помещениях сложной конфигурации целесообразно устанавливать несколько газоанализаторов, чтобы исключить образование необслуживаемых зон.
Требования и рекомендации к установке газоанализаторов указаны в нормативных документах: ТУ-Газ-86, ВСН 64-86, ГОСТ 34891.1-2022, ГОСТ Р 52350.29.2-2010 (МЭК 60079-29-2:2007).
Организация системы измерения и контроля хладонов
Газоанализатор должен быть частью общей системы безопасности, а не отдельным прибором. Обычно устанавливаются два порога: предупредительный и аварийный. При достижении предупредительного порога включается вентиляция и подаётся сигнал персоналу. При аварийном пороге может выполняться остановка холодильного оборудования, полное включение аварийной вентиляции и блокировка дальнейшей эксплуатации до устранения причины.
Газоанализаторы утечки хладонов настраиваются на выдачу предупредительного сигнала при достижении установленных порогов:
- Для токсичных хладонов (например, аммиак R717) – порог устанавливается на уровне ПДК (предельно допустимой концентрации) рабочей зоны.
- Для горючих хладагентов (пропан R290, изобутан R600a) – порог выставляется в процентах от НКПР (нижнего концентрационного предела распространения пламени), обычно 10% или 20% НКПР.
- Для удушающих хладагентов (углекислый газ R744) контролируется критическое снижение уровня кислорода или превышение безопасного объема газа в помещении.
- Не менее важны поверка, калибровка и техническое обслуживание.
- Газоанализаторы необходимо периодически проверять с использованием поверочных газовых смесей. Результаты измерений, даты поверки, срабатывания сигнализации и принятые меры следует фиксировать в журнале. Такой подход позволяет не только обеспечивать безопасность, но и подтверждать работоспособность системы контроля при проверках.
Заключение
Измерение концентрации хладонов в воздухе рабочей зоны с помощью газоанализаторов является необходимым условием безопасной эксплуатации холодильного и климатического оборудования. Непрерывный контроль позволяет своевременно обнаруживать утечки, защищать персонал, предотвращать потери хладагента и снижать экологические риски.
Оптимальная система контроля включает правильно выбранные газоанализаторы, грамотное размещение датчиков, интеграцию с вентиляцией и автоматикой, а также регулярное техническое обслуживание. С переходом отрасли на низко-GWP хладагенты требования к точности, селективности и надёжности газоаналитических систем будут только возрастать. Поэтому измерение концентрации хладонов следует рассматривать не как разовую процедуру, а как постоянный элемент инженерной безопасности современного объекта.
Глоссарий
- ПДК рабочей зоны. Санитарно-гигиенический норматив для концентрации химических веществ, которая при ежедневной работе по 8 часов (и не более 40 часов в неделю) в течение всего рабочего стажа не должна вызывать заболеваний или отклонений в здоровье. ПДК делятся на максимально разовую и средне-сменную.
- Максимально разовая ПДК – концентрация вещества в зоне дыхания, которая не должна вызывать рефлекторных реакций или вреда здоровью при вдыхании в течение 15-30 минут.
- Средне-сменная ПДК – средняя концентрация за рабочую смену (или не менее 75% смены), которая при ежедневной работе в течение всей трудовой жизни не приводит к заболеваниям.
- GWP – потенциал глобального потепления; коэффициент который показывает, во сколько раз парниковый эффект от выброса конкретного газа сильнее, чем от выброса такого же количества углекислого газа (CO2) за определенный промежуток времени (обычно за 100 лет). Для углекислого газа (CO₂) значение GWP всегда равно 1 и служит эталоном. Значения ПГП различаются между оценочными докладами МГЭИК (AR4, AR5, AR6). Введен Кигалийской поправкой к Монреальскому протоколу.
- ODP – потенциал разрушения озона (озонового слоя); коэффициент который показывает способность химического вещества разрушать озоновый слой Земли по сравнению с хладоном R-11 (трихлорфторметаном), значение которого условно принято за 1. Введен Монреальским протоколом.
- ХФУ (CFC) – хлорфторуглероды.
- ГФУ (HFC) – гидрофторуглероды.
- ГХФУ (HCFC) – гидрохлорфторуглероды.
- ГФО (HFO) – гидрофторолефины.
***
